Assemblage du bois :Fraisage pour pièces d'assemblage de poutres avec un gabarit de fraisage et une défonceuse

Application spéciale avec le MFS et l'OF 2200
Assemblage du bois
Cet exemple d'application montre la réalisation rapide et précise d'un assemblage de poutres avec le système Festool, au moyen de pièces de raccordement appropriées. Nous décrivons étape par étape la préparation de la défonceuse et l'installation du gabarit de fraisage, de même que le fraisage et l'assemblage des poutres de bois sans vis visibles. Cette méthode convient particulièrement lorsqu'il est nécessaire de répéter les opérations d'assemblage, étant donné que le système Festool permet de combiner reproductibilité et précision.

    Description

    Les menuisiers réalisent fréquemment des assemblages de poutres invisibles. Il existe pour cela de nombreuses pièces d'assemblage différentes. Pour obtenir un assemblage sur mesure, leur fraisage doit être effectué avec une grande précision. Une défonceuse combinée à un gabarit multi-fraisage est idéale pour réaliser un assemblage invisible de poutres. Car grâce au système Festool, il est possible d'assembler des poutres rapidement et avec précision sans vis visibles. Un avantage particulièrement appréciable lorsqu'il est nécessaire de fraiser une grande quantité de pièces à assembler. Cet exemple d'application vous présente une méthode conçue pour un fraisage précis et reproductible lors de la réalisation d'assemblages de poutres invisibles.

    Machines / Accessoires

    Dans cet exemple d'application, les machines et accessoires recommandés sont les suivants :

    Autres machines possibles

    Les machines et outils suivants sont recommandés en alternative :

    Préparation / Réglage

    • Pour le fraisage destiné au montage des pièces d'assemblage de poutres, commencez par monter la fraise à rainurer et la bague de copiage dans la défonceuse. En alternative, vous pouvez utiliser une autre semelle.

      +
      Installation de la fraise à rainurer et de la bague de copiage dans la défonceuse

    • Réglez le gabarit multi-fraisage sur la largeur des pièces d'assemblage de poutres à monter.

      Règle à appliquer pour l'utilisation du gabarit : largeur de pièce d'assemblage + différence entre le diamètre de la bague de copiage et le diamètre de la fraise. Dans cet exemple : 60 mm + (30 mm - 18 mm) = 72 mm.



      +
      Réglage du gabarit multi-fraisage

    • Mettez la pièce d'assemblage en place dans le gabarit.

      +
      Mise en place de la pièce d'assemblage

    • Ajoutez la différence (ici : 12 mm) à la largeur de la pièce d'assemblage, relevez la valeur correspondante sur l'échelle graduée du gabarit de fraisage puis procédez à la fixation. La longueur du gabarit de fraisage dépend de celle de la pièce d'assemblage, à laquelle on ajoutera env. 30 mm. Cet ajout de longueur est nécessaire pour que la fraise puisse pénétrer plus facilement dans le matériau.

      +
      Ajout de longueur

    • Montez les deux butées angulaires parallèlement à l'axe de la largeur, le plus simple étant de procéder au réglage directement sur la pièce. Dans notre exemple, le bord court du gabarit doit se trouver à 6 mm ([diamètre de la bague de copiage - diamètre de la fraise]/2 = ([30 mm -18 mm]/2 = 6 mm) du chant de fraisage. Pour fixer le gabarit sur le support de bordure, insérez les deux serre-joints.

      +
      Montage des butées angulaires

    • À présent, le gabarit est prêt et peut être très rapidement positionné sur le marquage d'axe du support de bordure. De même, il peut être rapidement placé à la position suivante après le fraisage.

      +
      Positionnement du gabarit

    Procédure à appliquer

    • Pour la préparation de l'assemblage des pièces de bois, posez la défonceuse et réglez la profondeur. Après avoir raccordé l'aspirateur à la défonceuse, vous pouvez commencer le fraisage.
      Afin d'éviter un arrachement sur le chant du haut, il est recommandé fraiser légèrement le chant droit.

      +
      Réglage de la profondeur de la fraiseuse

    • Ensuite, sortez la fraise et fraisez les pièces à assembler le long du chant gauche dans le sens horaire. Il ne vous reste plus ensuite qu'à fraiser pour retirer la partie centrale.

      +
      Fraisage pour le retrait de la partie centrale

    • Après le fraisage des pièces de bois à assembler, montez les pièces d'assemblage avec les vis appropriées.

      +

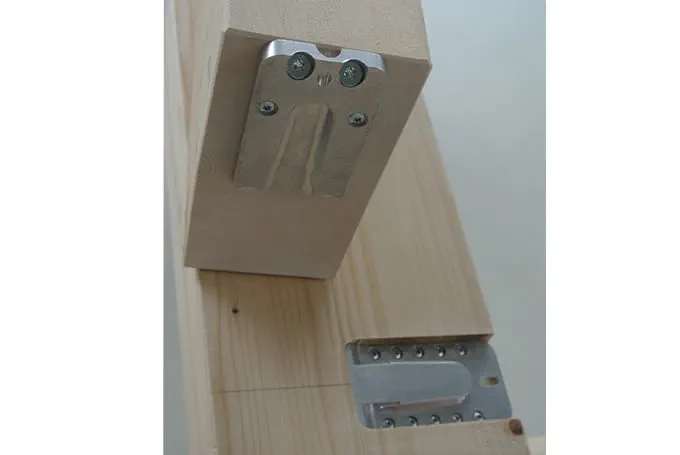

      Montage des pièces d'assemblage avec des vis

    • L'assemblage du bois avec le système Festool est possible sans difficulté. Le système permet d'obtenir un assemblage de poutres invisible fraisé et monté de manière précise, rapide et reproductible.

      +
      Assemblage de poutres invisible
