Cet exemple d'application vous montre comment réaliser vous-même un escalier à crémaillère. Nous utiliserons pour l'essentiel une scie circulaire portative Festool combinée au système de rail pour coupe d'onglet afin de découper les limons.
Fabriquer soi-même un escalier à crémaillère pour le jardin
Description
Un escalier en bois est idéal pour compenser par exemple des petites différences de hauteur près d'une terrasse. Pour cela, le type de construction le plus simple est l'escalier à crémaillère. Il consiste à poser les marches sur les limons découpés. Cet exemple d'application vous montre les étapes de travail nécessaires à la réalisation d'un escalier à crémaillère.
Liste des matériaux
- Planches pour les limons, par ex. sapin de Douglas de 50 mm
- Planches de terrasse
- Vis pour terrasse
- Évent. écarteurs
Outils/Accessoires
Les outils et les accessoires suivants sont recommandés dans cet exemple d'application :
Autres outils possibles
Les outils et accessoires suivants sont recommandés en alternative :
Préparation/Réglage
-
Avez-vous monté la lame appropriée ?
Pour fabriquer soi-même un escalier à crémaillère, il est nécessaire de réaliser plusieurs opérations de sciage. Utilisez pour cela une lame de scie pour coupe en long.
Procédure à appliquer
-
Déligner et sectionner les planches
Pour la réalisation des limons nécessaires à l'escalier à crémaillère, nous avons besoin de 2 morceaux de planche d'une largeur > 25 cm.
Procédez à la découpe avec la scie circulaire portative HKC 55 combinée au rail de guidage.
N'oubliez pas de régler la profondeur de coupe !
-
Préparer le tracé du limon
Pour fabriquer vous-même l'escalier à crémaillère en bois, tracez d'abord la ligne de base à 10 cm parallèlement au bord inférieur.
Dessinez ensuite les marches. Pour cela, apposez sur un gabarit d'escalier les repères correspondant à la hauteur des marches (S) et à la largeur de giron (A). Ces deux valeurs dépendent de la différence de hauteur à compenser et de la longueur de base de l'escalier. Pour obtenir un escalier en bois pratique, appliquez la règle de calcul de la foulée (2 x S + A = 65 cm)
En plaçant les deux repères au niveau de la ligne de base, il est possible de dessiner les marches l'une après l'autre.
Veillez à choisir aussi la largeur de giron en fonction du revêtement. Important : ligne du tracé = bord inférieur du revêtement. Tenez compte de l'épaisseur du revêtement pour l'extrémité du bas et du haut.
-
Tracé du limon terminé
Le type de montage des extrémités inférieure et supérieur du limon dépend des caractéristiques du site de montage.
Dans notre exemple, l'escalier sera posé sur une dalle de béton et son extrémité supérieure sera montée sur une poutre au moyen d'une équerre métallique.
Conseil : pour la conception d'un escalier sur crémaillère, préparez un schéma d'ensemble afin d'en vérifier la faisabilité.
-
Scier les marches
Pour les sections du bas, utilisez l'HKC 55 après avoir monté le rail de coupe d'onglet.
-

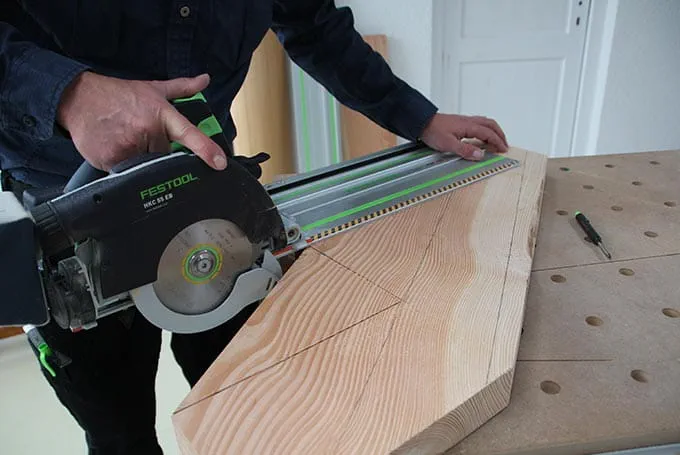

Scier les marches avec l'HKC 55 après avoir monté le rail de coupe d'onglet
Commencez sur la ligne montante et coupez jusque dans l'angle.
-
Conseil : pour mettre plus rapidement la machine en place, il est possible de régler la butée variable du rail de coupe d'onglet sur l'angle approprié. En l'occurrence, il faut prévoir un angle d'env. 34°.
-
Pour la coupe du limon, vous devez placer la machine sur l'arête de coupe droite.
-
Conseil : relevez la valeur de l'arête de coupe droite sur l'indicateur de coupe.
-
Sciez les angles à la scie sauteuse.
-
Poncer la surface
La surface doit maintenant être poncée avec la Rotex RO 150.
Procédez d'abord au ponçage dégrossissant puis au ponçage de finition.
-
Conseil : utilisez le capot protecteur afin de préserver le plateau de ponçage.
-
Travail des chants
Pour chanfreiner les chants, vous pouvez utiliser l'affleureuse OFK 500 en combinaison avec la fraise à chanfreiner à 45°.
-
Escalier à crémaillère terminé
-
Découper les planches de revêtement
Découpe avec la HKC 55 et le rail de coupe d'onglet.
-
Découper les planches de revêtement
Vous pourrez effectuer facilement les coupes répétitives avec la scie à onglets radiale KS 60 combinée aux extensions-butées.
-
Percer les avant-trous et chanfreiner les planches de revêtement
-
Arrondir les arêtes de coupe
Pour arrondir les arêtes après la fabrication, utilisez l'OFK 500 avec une fraise à moulurer et un dispositif d'aspiration des poussières.
-

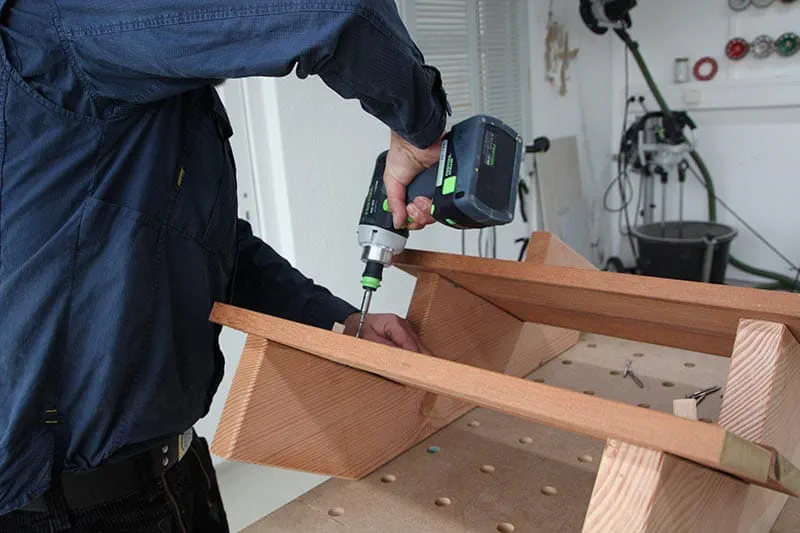

Montez le revêtement avec des vis appropriées. En extérieur, le revêtement doit être monté avec des écarteurs. Après avoir fabriqué soi-même l'escalier à crémaillère, l'application d'une couche imperméable (couche de bitume) sur les arêtes de coupe invisibles des limons peut augmenter la longévité de l'escalier en bois installé à l'extérieur. Procédez au montage final à l'aide d'accessoires de fixation appropriés (par ex. équerres).
