Fraisage de découpe avec le gabarit multi-fraisage MFS

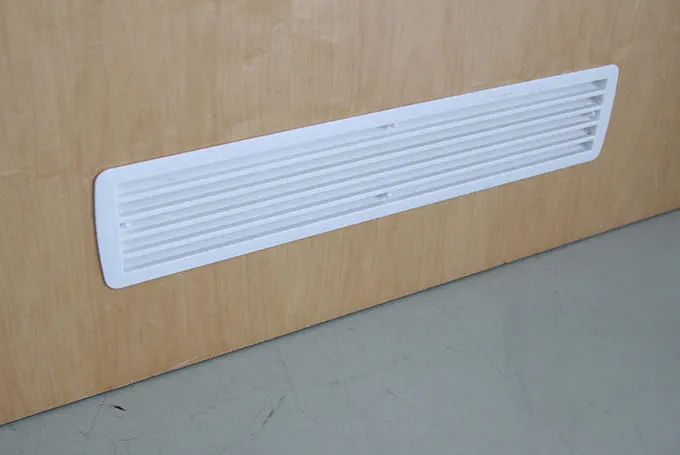

Commencez par mesurer la grille de ventilation. Pour cela, nous recommandons la procédure suivante :

Le moyen le plus simple de régler le gabarit multi-fraisage consiste à toujours desserrer et serrer uniquement les vis diagonalement opposés. Ainsi, le gabarit de fraisage ne peut être décalé que dans un sens.
Réglez les côtés de manière à ce que la grille de ventilation puisse être insérée avec précision dans le cadre.

Les valeurs de longueur et de largeur correspondantes peuvent ensuite être relevées sur l'échelle graduée du profilé en aluminium (voir illustration).

Calcul de la valeur de réglage :

Pour obtenir la valeur de réglage, vous devez additionner aux dimensions de la grille d'aération (longueur et largeur) le diamètre de la bague de copiage moins le diamètre de la fraise.

Exemple :
Grille d'aération : longueur de 430 mm, largeur de 76 mm
Diamètre de la bague de copiage 30 mm - diamètre de la fraise : 20 mm = valeur d'ajout 10 mm

Réglage du gabarit de fraisage :

Grille d'aération
Longueur 430 mm + 10 mm = valeur de réglage 440 mm
Largeur 76 mm + 10 mm = valeur de réglage 86 mm

Dans notre exemple, nous ajoutons encore une marge de 2 mm. Nous obtenons ainsi une valeur de réglage de 442 x 88 mm.

Réglage :

• Ajustez le gabarit de réglage à la valeur de réglage calculée. Tout d'abord, comme décrit auparavant, desserrez les deux vis de blocage diagonalement opposées, réglez la largeur souhaitée et resserrez les vis.
• Procédez ensuite de la même manière pour régler la longueur avec les deux autres vis diagonalement opposées.
• À présent tracez sur la pièce la position de la grille de ventilation, sans oublier la valeur d'ajout, pour fraiser ensuite la découpe.

Placez le gabarit multi-fraisage sur la pièce et ajustez sa position sur les marquages.

Important : fixez toujours le gabarit au moyen de serre-joints avant le fraisage.
